Что такое диод, если объяснять без формул
Диод — это деталь с двумя выводами, которая пропускает ток в одну сторону и не пропускает в другую. Всё. Это единственное, что нужно запомнить в первую минуту знакомства. Всё остальное — следствия из этого простого правила.
Если вы когда-нибудь видели обратный клапан в водопроводе — вы уже понимаете идею. Вода течёт в одну сторону, обратно не идёт. Диод делает то же самое, только для электрического тока. Отсюда и его второе имя — «вентиль». Один из старейших типов диодов так и назывался: электровакуумный вентиль.
Два вывода диода не равнозначны. Один называется анод, второй — катод. Ток идёт от анода к катоду. Обратно — не идёт. Всё дальнейшее объяснение — это раскрытие того, что значит «идёт» и «не идёт» на практике, потому что у этого правила есть нюансы, и именно на них спотыкаются новички.

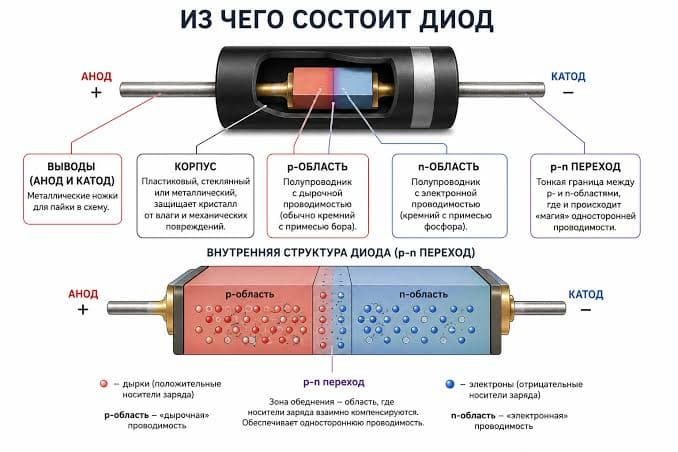

Как это работает внутри, на пальцах
Внутри диода соединены два куска полупроводника с разными свойствами. Один называется областью p-типа, другой — областью n-типа. Место, где они соприкасаются, называют PN-переходом. Именно там и происходит вся магия.
Если объяснять очень грубо и без формул: в области n-типа есть свободные электроны, а в области p-типа — «дырки», то есть места, где электрона не хватает. Когда эти две области соединяют, на границе возникает тонкий слой, из которого свободные носители ушли: электроны ушли в одну сторону, дырки — в другую. Этот слой работает как барьер.
Когда вы подаёте на диод напряжение в правильном направлении — плюс на анод, минус на катод, — вы этот барьер сжимаете, он становится тонким, и ток течёт. Когда подаёте в обратном направлении — барьер расширяется, и ток не течёт. Точнее, почти не течёт: об этом ниже.
Всё, что нужно знать про PN-переход для практики, сводится к этому. Формулы с экспонентами и диффузионными длинами оставьте на потом, если захочется глубже. Для сборки схем и понимания, почему диод ведёт себя так, а не иначе, картинки «барьер сжимается / барьер расширяется» достаточно.
Прямое и обратное включение
Прямое включение — это когда плюс питания подан на анод, а минус — на катод. Диод открыт, ток течёт. При этом на самом диоде падает некоторое напряжение, и это важная деталь.
Обратное включение — это когда плюс подан на катод, а минус на анод. Диод закрыт, тока практически нет. «Практически» — потому что есть маленький ток утечки, обычно микроамперного порядка. Для большинства схем он настолько мал, что им можно пренебречь.
Вот как выглядит карта этих двух режимов в виде простой схемы.
Прямое включение:
Плюс --->|---- Минус
анод катод
Диод открыт. Ток идёт. На диоде падает напряжение.
Обратное включение:
Плюс ---|<---- Минус
катод анод
Диод закрыт. Тока нет (кроме микроутечки).
Стрелка на символе показывает направление тока,
а полоска на корпусе — это катод.Обратите внимание на две вещи, которые новички путают постоянно. Первая: стрелка на схемном обозначении указывает направление тока, то есть от анода к катоду. Вторая: полоска на корпусе реального диода — это катод, а не анод. Закрашенная полоска — катод. Не перепутайте, иначе диод в схеме будет стоять наоборот, и схема не заработает.
Два главных параметра: падение напряжения и обратное напряжение
У диода есть сотни параметров в даташите, но для начала достаточно двух. Именно они определяют, подойдёт ли диод в вашу схему или сгорит при первом включении.
Прямое падение напряжения. Когда диод открыт и через него течёт ток, на нём падает некоторое напряжение. Это не «потеря на проводах», это физика PN-перехода. Для обычного кремниевого диода прямое падение составляет примерно 0.6–0.7 вольта. Для диода Шоттки — примерно 0.2–0.4 вольта. Для светодиода — от 1.8 вольта у красного до 3.2 вольта у синего и белого.
Что это значит на практике? Если через кремниевый диод течёт ток и после диода вы ожидали увидеть 5 вольт, вы увидите примерно 4.3–4.4 вольта. Остальное упало на диоде. Это не брак и не ошибка, это его природа. Если вам нужно знать точнее, смотрите даташит на конкретную модель.
Максимальное обратное напряжение. Когда диод закрыт, к нему приложено напряжение в обратном направлении. У каждого диода есть предел, выше которого он пробивается и начинает пропускать ток в обратную сторону. Это уже не «почти не течёт», а полноценный пробой, от которого диод обычно выходит из строя.
У типового выпрямительного диода 1N4007 максимальное обратное напряжение 1000 вольт — отсюда и последняя цифра в названии. У более слабых моделей 1N4001–1N4006 оно меньше, от 50 до 800 вольт. Для схем на 5–12 вольт запас огромный, и об этом можно не думать. Для схем, где есть индуктивные нагрузки или сетевое напряжение, об этом думать обязательно.
Максимальный прямой ток. Третий важный параметр, о котором нельзя забывать: сколько ампера тока диод может пропустить через себя, не перегреваясь. У 1N4007 это 1 ампер. У мощных выпрямительных диодов — десятки и сотни ампер. Если через диод потечёт больше, чем он держит, он перегреется и сгорит. Иногда — с характерным щелчком и запахом.
Основные типы: что и зачем
Диодов существует много типов, и каждый решает свою задачу. Вот те, что попадаются новичку постоянно.
Выпрямительный диод. Самый обычный. 1N4007, 1N4148, 1N5408 и тысячи других. Задача: превратить переменный ток в постоянный в блоках питания. Медленный, не боится больших обратных напряжений. В схемах постоянного тока используется как защитный элемент.
Диод Шоттки. Отличается от обычного тем, что на нём падает меньше напряжения и он быстрее переключается. Отсюда два применения: выпрямление в импульсных блоках питания, где важна скорость, и защита от индуктивных выбросов в схемах с моторами и реле, где важно малое падение и быстрый отклик. Типичные представители: 1N5819, SS14, SS34.
Стабилитрон. Это диод, который работает в обратном включении при определённом напряжении. Когда к нему приложено напряжение ниже номинала, он закрыт. Когда выше — он открывается и держит напряжение стабильным на уровне номинала. Используется для защиты от перенапряжения и для получения опорного напряжения. Типичные представители: 1N4733 на 5.1 вольта, 1N4742 на 12 вольт, серия BZX55.
Светодиод. Диод, который светится, когда через него течёт ток в прямом направлении. Обычный светодиод рассчитан на ток порядка 10–20 миллиампер, и его нельзя подключать напрямую к источнику питания — сгорит. Обязательно нужен токоограничивающий резистор. Падение напряжения у светодиодов разное: красный примерно 1.8–2.2 вольта, зелёный 2.0–2.4, синий и белый 2.8–3.4.
Фотодиод. Диод, который пропускает ток пропорционально падающему на него свету. Работает в обратном включении. Используется в датчиках освещённости, пультах, оптических приёмниках. Новичку редко нужен, но знать о его существовании полезно.
Диодный мост. Это не отдельный диод, а сборка из четырёх диодов в одном корпусе, предназначенная для выпрямления переменного тока сразу в обеих полярностях. Один корпус заменяет четыре отдельных диода. Об этом — чуть ниже.
Как проверить диод мультиметром
Проверка диода — первое, что стоит освоить, потому что половина «неработающих» схем на самом деле имеет диод, вставленный наоборот, или сгоревший.
У большинства мультиметров есть режим «прозвонки» со значком диода. В этом режиме прибор подаёт на щупы небольшое напряжение и показывает либо падение напряжения в милливольтах, либо «1» в старшем разряде, если цепь разомкнута.
Проверка исправного диода. Красный щуп на анод, чёрный на катод — мультиметр показывает падение напряжения, обычно 500–700 милливольт для кремниевого и 200–400 для Шоттки. Меняем щупы местами: красный на катод, чёрный на анод — показывает «1» или «OL», то есть обрыв. Это норма.
Пробитый диод. В обоих направлениях показывает 0 или почти 0. Диод превратился в проводник.
Оборванный диод. В обоих направлениях показывает «1» или «OL». Диод превратился в разрыв.
Сомнительный результат. Если в прямом направлении падение меньше 300 милливольт или больше 800 для кремниевого, стоит насторожиться. Возможно, диод не тот, за который вы его принимаете, или он деградировал.
Отдельная история — как определить, где у диода анод, а где катод, если маркировка стёрлась. В режиме прозвонки мультиметр покажет падение напряжения, когда красный щуп на аноде. Так можно найти катод экспериментально.
Где диод ставится в схеме: три типовых случая
Теория без практики не запоминается. Вот три места, где диод появляется постоянно.
Защита от переполюсовки питания
Если вы подадите питание на устройство в обратной полярности, оно может сгореть. Диод, включённый последовательно с плюсом питания, защищает от такой ошибки: при правильном включении он открыт и пропускает ток, при обратном — закрыт и блокирует питание.
Плюс блока питания --->|--- Плюс устройства
анод катод
Минус блока питания --------- Минус устройства
Правильная полярность: диод открыт, устройство работает.
Обратная полярность: диод закрыт, устройство защищено.
Побочный эффект: на диоде падает 0.6-0.7 В.
Если питание 5 В, устройство получит около 4.3 В.Из-за падения напряжения этот способ не всегда удобен. Иногда вместо него ставят диод Шоттки — падение меньше. Иногда ставят диод параллельно питанию в обратной полярности: при правильном включении он закрыт, при ошибочном — открывается и закорачивает питание, сжигая предохранитель. Оба способа рабочие, выбор зависит от задачи.
Защита от индуктивных выбросов
Это самое частое применение диода для новичка, и самое недооценённое. Когда вы управляете мотором, реле, соленоидом или любой другой катушкой через транзистор, при выключении транзистора катушка даёт резкий выброс напряжения обратной полярности. Этот выброс измеряется десятками и сотнями вольт и легко убивает транзистор.
Решение: поставить диод параллельно катушке, катодом к плюсу питания, анодом к коллектору транзистора. При нормальной работе диод закрыт, потому что на нём обратное напряжение. При выбросе — открывается и гасит энергию катушки внутри себя.
+питание
|
+------->|-----+
| катод |
| анод |
| катушка
| (мотор, реле)
| |
+---------------+
|
коллектор
|
транзистор
|
GND
Диод стоит параллельно катушке,
катодом к плюсу питания.Этот диод иногда называют «flyback», «защитный» или «демпферный». Он упоминался в статье про автополив на ESP32 — там он защищает MOSFET от выброса помпы. Это не опция, а необходимость, если вы не хотите менять транзисторы после каждого выключения нагрузки.
Выпрямление переменного тока
В блоках питания диоды превращают переменный ток в постоянный. Один диод даёт выпрямление «полуволновое»: пропускает только положительные полупериоды, отрицательные отсекает. Два диода со средней точкой или четыре диода в мостовой схеме дают выпрямление «полноволновое», то есть используют оба полупериода.
Чаще всего новичок встречает диодный мост — сборку из четырёх диодов в одном корпусе с четырьмя выводами: два на переменное напряжение, два на постоянное. Собирать мост из отдельных диодов можно, но бессмысленно: готовая сборка дешевле, компактнее и надёжнее.
Типовые ошибки новичков
Перепутан анод и катод. Самая частая ошибка. Диод вставлен наоборот, схема не работает, а новичок ищет проблему в чём угодно, только не в диоде. Полоска на корпусе — катод. Стрелка на схеме — от анода к катоду. Запомните один раз и не путайте.
Светодиод без резистора. Светодиод — тоже диод, но у него нет встроенного ограничителя тока. Если подключить его напрямую к 5 вольтам, через него потечёт ток в сотни миллиампер вместо допустимых 20, и он сгорит за секунды. Резистор обязателен. Номинал считается просто: из напряжения питания вычесть падение на светодиоде, поделить на нужный ток. Для красного светодиода на 5 вольтах с током 15 миллиампер это примерно (5 − 2.0) / 0.015 = 200 Ом. Ближайший стандартный номинал — 220 Ом.
Игнорирование падения напряжения. Если вы питаете чувствительное устройство через диод и ожидаете увидеть на нём полное питание, вы его не увидите. Минус 0.6–0.7 вольта на кремниевом диоде, минус 0.2–0.4 на Шоттки. Иногда это критично, иногда нет. Считайте заранее.
Забыт защитный диод на катушке. Мотор, реле или соленоид подключён напрямую к транзистору, без диода. Транзистор работает, работает, работает — и однажды сгорает. Это не «случайный брак», это закономерность. Ставьте диод сразу.
Использование обычного диода там, где нужен Шоттки. В импульсных схемах обычный кремниевый диод не успевает переключаться и греется. Если задача требует быстрого диода, а вы поставили медленный, схема будет работать плохо или не заработает вовсе.
Чек-лист перед первым включением
- Определили, где у диода анод, а где катод. Полоска на корпусе — это катод.
- Сверились со схемой: стрелка диода указывает направление тока, от анода к катоду.
- Проверили мультиметром: в прямом направлении падение 0.5–0.7 В (или 0.2–0.4 для Шоттки), в обратном — обрыв.
- Посчитали падение напряжения на диоде и учли его в расчёте питания устройства.
- Убедились, что через диод не потечёт ток больше максимального прямого. Для 1N4007 это 1 ампер.
- Убедились, что обратное напряжение в схеме меньше максимального для выбранного диода. Для 1N4007 это 1000 вольт.
- Для светодиода посчитали токоограничивающий резистор. Не подключали светодиод напрямую к питанию.
- Для катушки реле, мотора или соленоида поставили защитный диод параллельно катушке, катодом к плюсу питания.
- Для импульсных схем выбрали диод Шоттки, а не обычный выпрямительный.
- Для выпрямления переменного тока посмотрели, что дешевле и проще: готовая диодная сборка вместо четырёх отдельных диодов.
Итог
Диод — это вентиль. Ток идёт от анода к катоду, обратно не идёт. Стрелка на схеме показывает направление тока, полоска на корпусе — катод. На диоде падает напряжение: около 0.6–0.7 вольта у кремниевого, 0.2–0.4 у Шоттки. Через диод нельзя пропускать больше тока, чем он держит, и нельзя прикладывать к нему в обратном направлении больше, чем указано в даташите.
Этого достаточно, чтобы уверенно читать схемы и понимать, что происходит в собранной цепи. Все остальные тонкости — про время переключения, про ёмкость перехода, про температурные зависимости — придут по мере усложнения проектов.
