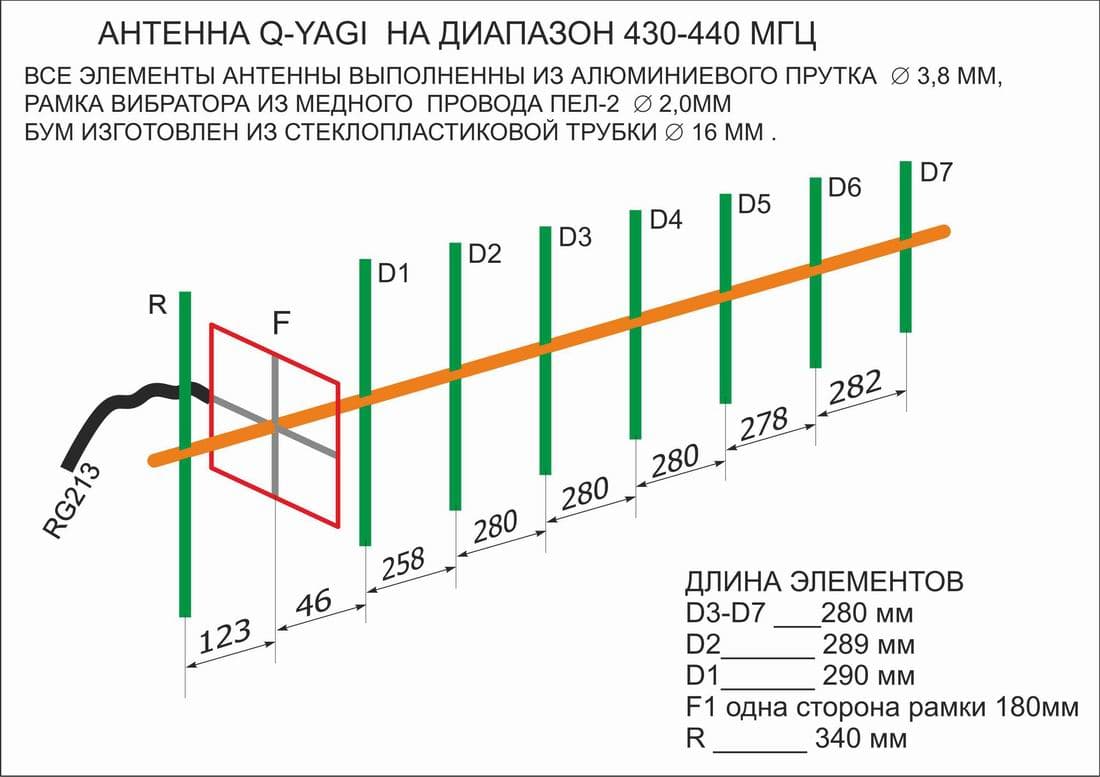

Миф о «проволоке, которая просто работает»

Самый распространённый миф об антеннах звучит так: «Антенна — это просто кусок провода, чем длиннее, тем лучше». Второй миф: «Если передатчик работает, значит антенна настроена». Оба утверждения неверны, и оба стоят новичку либо сожжённого выходного каскада, либо часов бесполезной отладки.

Антенна — это не «просто провод». Это устройство, которое преобразует энергию высокочастотного тока в электромагнитную волну, уходящую в пространство. Или наоборот, принимает волну и превращает её в ток. У этого преобразования есть физика: длина, форма, согласование с фидером и с приёмопередатчиком. Если хотя бы одна из этих частей нарушена, энергия не уходит в эфир, а возвращается обратно в передатчик и греет его выходной транзистор вместо того, чтобы работать.

Начнём с самого начала — что такое длина волны, потому что без этого понять антенну нельзя.

Длина волны: главное число в радиотехнике

Радиоволна — это колебание электромагнитного поля, которое распространяется в пространстве со скоростью света. У неё есть частота и длина. Связь между ними простая: длина волны равна скорости света, делённой на частоту.

Скорость света примерно 300 миллионов метров в секунду. Чтобы не работать с гигантскими числами, в радиотехнике используют удобное правило: длина волны в метрах равна 300, делённой на частоту в мегагерцах.

Формула в удобных единицах:
  Длина волны (метры) = 300 / частота (мегагерцы)

Примеры:
  FM-радио, 100 МГц    -> длина волны 3 метра
  Авиадиапазон, 120 МГц -> 2.5 метра
  Диапазон 2 метра, 145 МГц -> примерно 2.07 метра
  Диапазон 70 см, 435 МГц   -> примерно 0.69 метра
  Wi-Fi, 2.4 ГГц       -> примерно 0.125 метра, то есть 12.5 сантиметра
  Wi-Fi, 5 ГГц         -> примерно 0.06 метра, то есть 6 сантиметров

Запомнив это правило, вы сразу начинаете понимать, почему антенны для разных диапазонов такие разные по размеру. Антенна для FM-радио — это метр с небольшим, антенна для Wi-Fi — спичка, антенна для коротких волн — десятки метров.

Дальше появляется второе ключевое число: резонанс. Антенна хорошо работает только тогда, когда её физические размеры кратны длине волны. Точнее, кратны половине или четверти длины волны. Именно поэтому почти все простые антенны — это либо полуволновый диполь, либо четвертьволновый штырь. Другие размеры тоже возможны, но требуют согласующих цепей, и об этом мы поговорим отдельно.

Диполь: простейшая настоящая антенна

Полуволновый диполь — это два провода одинаковой длины, соединённые в центре. Общая длина каждого плеча равна четверти длины волны, а всей антенны — половине.

Для диапазона 2 метра, то есть для частоты около 145 мегагерц, длина волны примерно 2.07 метра. Половина — примерно 1.03 метра. Каждое плечо — примерно 0.52 метра.

Реальная длина будет чуть меньше из-за эффекта, который называется «эффект конца»: на открытом конце провода ток не может резко упасть до нуля, и антенна ведёт себя так, будто она немного длиннее, чем есть. Практически полуволновый диполь делают примерно на 5 процентов короче расчётной длины. Для 2 метров это даёт около 95 сантиметров общей длины, то есть примерно по 47–48 сантиметров на плечо.

Главный секрет диполя, который отличает его от «просто куска провода»: питание подводится в центре, где сопротивление антенны в точке резонанса составляет около 73 Ом. Это не случайное число. У полуволнового диполя в свободном пространстве импеданс именно такой. И это важно, потому что кабель, которым вы подключаете антенну, имеет своё характеристическое сопротивление, обычно 50 или 75 Ом. Если импедансы не совпадают, часть энергии отражается обратно.

Схема диполя выглядит так.

        плечо 1              плечо 2
   <-------------+----------------->
   --------------+------------------
                 |
                 |
              центральная
              жила кабеля
                 |
   ---------------+-----------------
   оплётка кабеля к плечу 2

Оба плеча одинаковой длины.
Точка питания — в центре, где сопротивление около 73 Ом.

На практике диполь подключают к кабелю 50 Ом. Идеального совпадения нет, но потери от этого невелики. КСВ получается около 1.5, что для приёма и маломощной передачи вполне рабочее. Если хочется точного совпадения, ставят согласующее устройство или используют коаксиальный трансформатор, но для начала это избыточно.

Второй важный момент: диполь должен быть симметричным, а кабель — несимметричным. Центральная жила и оплётка кабеля ведут себя по-разному, и если подключить их напрямую к симметричному диполю, по внешней стороне оплётки потечёт так называемый синфазный ток. Это паразитный ток, который портит диаграмму направленности, создаёт помехи и делает антенну непредсказуемой. Для борьбы с ним ставят симметрирующее устройство — балун. Простейший балун — это несколько витков кабеля, намотанных на ферритовое кольцо у точки питания. Это не идеальное решение, но оно резко снижает синфазный ток.

Четвертьволновый штырь: почему без противовесов он не работает

Второй тип простой антенны — четвертьволновый штырь. Это вертикальный провод длиной в четверть волны, установленный над проводящей поверхностью. Именно такую конструкцию вы видите на крышах машин, на портативных рациях и на базовых станциях.

Для 2 метров четверть волны — примерно 0.52 метра, реально чуть меньше, около 0.5 метра. Для 70 сантиметров — около 17 сантиметров.

Ключевой вопрос: зачем нужна проводящая поверхность под штырём? Ответ простой. Диполь — это две половины антенны, каждая длиной в четверть волны. Четвертьволновый штырь — это только верхняя половина диполя. Нижней половиной служит проводящая поверхность под ним: корпус радиостанции, крыша машины, металлический лист, система противовесов из проволок.

Без этой поверхности штырь работать не будет. Точнее, будет работать очень плохо: ток, который должен течь по «нижней половине», потечёт по оплётке кабеля, корпусу прибора, всему, что окажется рядом. Это создаст помехи, непредсказуемую диаграмму направленности и плохое согласование.

Противовесы — это радиальные провода, расходящиеся от основания штыря в горизонтальной плоскости. Их может быть три, четыре, восемь или больше. Минимум — три. На портативных радиостанциях роль противовесов играет корпус, но он мал, поэтому эффективность портативных антенн всегда ограничена.

Четвертьволновый штырь с хорошей системой противовесов имеет сопротивление около 36 Ом в точке питания. Это ближе к 50 Ом, чем у диполя, поэтому штырь часто согласуется с кабелем 50 Ом почти идеально — КСВ около 1.2–1.4 получается без дополнительных согласующих цепей.

Схематически это выглядит так.

                штырь
                  |
                  |
                  | <- четверть волны
                  |
                  |
            +-----+-----+
            |  основание |
            +-----+-----+
               /  |  \
              /   |   \
             /    |    \
       противовес противовес противовес
       (провод)  (провод)  (провод)
       четверть волны каждый

Кабель подключается между штырём и основанием.
Противовесы работают как вторая половина диполя.

КСВ: что это на самом деле и почему он важен

КСВ расшифровывается как «коэффициент стоячей волны». Это мера того, насколько хорошо антенна согласована с фидером. Простыми словами: какая доля энергии, отправленной передатчиком в антенну, отражается обратно и не уходит в эфир.

Если антенна идеально согласована, вся энергия уходит в эфир, отражения нет, КСВ равен единице. Если согласование плохое, часть энергии возвращается обратно в передатчик. Эта отражённая энергия не исчезает: она превращается в тепло в выходном каскаде передатчика.

Именно поэтому плохой КСВ опасен. Передатчик рассчитан на то, что его энергия уходит в антенну, а не возвращается обратно. Когда КСВ высокий, выходной транзистор перегревается и выходит из строя. У дешёвых радиостанций это происходит за минуты, у дорогих есть защита, которая снижает мощность, но всё равно постоянная работа с плохим КСВ вредна.

Ориентировочные значения КСВ и их смысл:

КСВ 1.0    идеально, отражений нет
КСВ 1.5    отражено около 4% мощности, нормально для большинства случаев
КСВ 2.0    отражено около 11% мощности, приемлемо для приёма и малой мощности
КСВ 3.0    отражено около 25% мощности, передавать рискованно
КСВ выше 5 практически аварийный режим, можно сжечь выходной каскад за минуты

Что важно понять: КСВ сам по себе не показывает, «хорошая» у вас антенна или «плохая». Он показывает только степень согласования. Антенна может быть отлично согласована, то есть иметь КСВ 1.2, но при этом излучать в потолок и быть бесполезной для связи. И наоборот, плохо согласованная антенна может работать, если у передатчика есть запас мощности и защита. Но КСВ — это первое, что вы измеряете, потому что без согласования антенна не работает в принципе.

Метр КСВ, или антенный тюнер, встраивается в тракт между передатчиком и кабелем. Простейший прибор показывает падающую и отражённую мощность, из которых считается КСВ. Если стрелка падающей мощности идёт вправо, а отражённой почти не отклоняется — с антенной всё в порядке.

Откуда взялись 50 Ом

Почему 50 Ом, а не 75, не 100 и не 300? Это не физический закон, а исторический компромисс.

Максимальная мощность передаётся в нагрузку с сопротивлением около 30 Ом для воздушного коаксиального кабеля. Минимальные потери при передаче у кабеля с сопротивлением около 77 Ом. Инженеры, проектировавшие первые коаксиальные системы, выбрали компромиссное значение — 50 Ом. Оно не оптимально ни по одному из критериев, но даёт разумный баланс между ними.

75 Ом — это стандарт для телевизионного кабеля, где важны минимальные потери, а мощность передатчика невелика. Именно поэтому в телевизионной технике вы видите разъёмы и кабели на 75 Ом, а в радиосвязи — на 50.

Практический вывод для новичка: если у вас радиостанция и кабель на 50 Ом, антенна тоже должна быть рассчитана на 50 Ом. Смешивать 50 и 75 без согласования можно, но появляется дополнительное рассогласование и КСВ растёт. Для приёма это терпимо, для передачи — нежелательно.

Коаксиальный кабель: почему его длина не настраивает антенну

Самый живучий миф после «антенна — это просто провод» звучит так: «Можно настроить антенну, отрезав кабель нужной длины». Это неверно в общем случае и приводит к бесконечным экспериментам с нулевым результатом.

Правильная картина такая: кабель передаёт энергию от передатчика к антенне. Он обладает характеристическим сопротивлением, обычно 50 или 75 Ом, и потерями, которые растут с длиной и частотой. Если антенна согласована с кабелем, длина кабеля практически не влияет на КСВ. Если антенна не согласована, длина кабеля действительно меняет то, что видит передатчик, потому что кабель трансформирует импеданс. Но это не «настройка антенны», это обман прибора и передатчика.

Иными словами, подбирая длину кабеля, можно получить красивый КСВ на приборе при плохой антенне. Но энергия всё равно не уйдёт в эфир, потому что антенна не излучает. Просто отражения будут гулять внутри кабеля, а не возвращаться в передатчик. Это вредная практика, которая может даже привести к перегреву кабеля при большой мощности.

Настраивать нужно антенну, а не кабель. Кабель должен быть такой длины, какая удобна для вашей установки, и не более. Единственное исключение — трансформатор на четверть волны, но это отдельная согласующая цепь, а не «просто кусок кабеля».

Второй важный параметр кабеля — коэффициент укорочения. Скорость распространения волны в кабеле меньше скорости света, потому что диэлектрик, разделяющий жилу и оплётку, замедляет волну. У типичных кабелей с полиэтиленовым диэлектриком коэффициент укорочения около 0.66, у кабелей с воздушным или вспененным диэлектриком — около 0.8–0.85. Это нужно, когда вы делаете согласующие отрезки кабеля: их физическая длина должна быть короче четверти или половины длины волны в свободном пространстве на этот коэффициент.

Практика: как сделать простой диполь на диапазон 2 метра

Если вы хотите сделать первую антенну своими руками, лучший выбор — полуволновый диполь на диапазон 2 метра. Он простой, предсказуемый и работает без всяких согласующих цепей, если есть балун.

Что понадобится: два куска медного провода диаметром 1.5–2 миллиметра, длиной примерно по 48 сантиметров. Центральный изолятор, куда крепятся оба плеча. Коаксиальный кабель 50 Ом. Разъём под вашу радиостанцию. Паяльник, припой, изоляционная лента или термоусадка.

Шаги такие. Отрежьте два плеча по 48 сантиметров. Закрепите их на центральном изоляторе так, чтобы между ними был зазор 1–2 сантиметра. Припаяйте центральную жилу кабеля к одному плечу, оплётку — к другому. Сделайте балун: намотайте 5–7 витков кабеля на ферритовое кольцо прямо у точки питания. Загерметизируйте точку пайки.

Подвесьте диполь горизонтально или наклонно, подальше от металлических предметов. Металл рядом с антенной меняет её характеристики и портит диаграмму направленности. Держите диполь минимум на четверть волны от любых металлических конструкций, то есть минимум на 50 сантиметров для 2 метров.

Проверьте КСВ на рабочей частоте. Если он в пределах 1.5–2.0, антенна работает. Если выше — уменьшите или увеличьте длину плеч на 1–2 сантиметра и проверьте снова. Оптимум обычно находится в пределах 1 сантиметра от расчётной длины.

Типовые ошибки новичков

Антенна для приёма и антенна для передачи — это одно и то же. Приём и передача симметричны: хорошая антенна хорошо работает и на приём, и на передачу. Разговоры про «приёмную» и «передающую» антенну — это невежество или маркетинг.

Чем длиннее провод, тем лучше приём. Нет. Антенна работает на резонансе, а не на длине. Случайный длинный провод может принимать много всего сразу, но это не значит, что он принимает хорошо. Скорее наоборот: он собирает помехи со всех диапазонов, и полезный сигнал в этом тонет.

КСВ — это «качество антенны». КСВ — это только мера согласования. Он не говорит, насколько хорошо антенна излучает. Отлично согласованная антенна, направленная в стену, будет иметь прекрасный КСВ и нулевую эффективность.

Можно передавать без антенны «на проверку». Нельзя. Передатчик без нагрузки или с плохой нагрузкой сжигает выходной каскад. Если нужно проверить передатчик, используйте эквивалент нагрузки — резистор 50 Ом достаточной мощности, подключённый вместо антенны. Это безопасно и не создаёт помех в эфире.

Антенна на балконе работает как на крыше. Работает, но хуже. Балкон окружён железобетоном, который поглощает и отражает радиоволны. Направление в сторону дома — практически мёртвая зона. Для серьёзной работы антенну выносят на крышу или хотя бы на внешнюю сторону балкона.

Чек-лист перед первым выходом в эфир

Рассчитали длину волны для своего диапазона: 300 поделить на частоту в мегагерцах.
Выбрали тип антенны: полуволновый диполь, четвертьволновый штырь с противовесами или готовое решение.
Для диполя сделали два плеча одинаковой длины, короче расчётной примерно на 5 процентов из-за эффекта конца.
Для четвертьволнового штыря предусмотрели противовесы: минимум три провода длиной в четверть волны.
Сделали балун у точки питания диполя, чтобы не допустить синфазного тока по оплётке кабеля.
Использовали кабель с характеристическим сопротивлением, совпадающим с радиостанцией, обычно 50 Ом.
Проверили КСВ на рабочей частоте. Для начала работы в эфире достаточно КСВ ниже 2.0, лучше ниже 1.5.
Убедились, что рядом с антенной нет металлических предметов ближе четверти длины волны.
Для проверки передатчика без антенны использовали эквивалент нагрузки, а не передавали в «никуда».
Для первого выхода в эфир выбрали малую мощность и убедились, что выходной каскад не греется необычно сильно.

Итог

Антенна — это не «провод», а устройство, преобразующее энергию тока в электромагнитную волну. Чтобы преобразование было эффективным, длина антенны должна быть кратна длине волны, а импеданс — согласован с фидером и передатчиком. Полуволновый диполь имеет сопротивление около 73 Ом, четвертьволновый штырь с противовесами — около 36 Ом, а кабель в радиосвязи обычно 50 Ом.

КСВ — это мера согласования, а не качества антенны. Плохой КСВ означает, что часть энергии отражается обратно в передатчик и греет его выходной каскад. Работать с КСВ выше 3 на передачу опасно, и никакая длина кабеля это не исправит: настраивать нужно антенну, а не фидер.

Для первой антенны лучше всего подходит полуволновый диполь на 2 метра: он простой, предсказуемый и работает без согласующих цепей, если есть балун. Длина плеча — примерно 48 сантиметров. Если КСВ в пределах 1.5–2.0, антенна работает, можно выходить в эфир.

Эта статья продолжает цепочку блога: чтение документации и первоисточников разбиралось в Как читать даташит, базовые компоненты — в Диодах для начинающих, практические проекты с беспроводной связью — в Умном доме на Arduino и Автополиве растений на ESP32, вопросы питания, критичные и для передающей аппаратуры, — в Питании ESP32 и ESP32-S3, а маркировка пассивных компонентов, с которыми вы встретитесь при сборке антенного хозяйства, — в Маркировке SMD-резисторов.

Официальные ориентиры по всем типам кабелей, разъёмов и измерительных приборов, упомянутых в статье, — в документации производителей: Amphenol, Times Microwave, Rohde & Schwarz, а также в справочниках по радиолюбительским диапазонам. Там же точные значения коэффициентов укорочения, потерь и допустимых мощностей, которые я намеренно не воспроизводил по памяти.
