Миф о «детали, которая хранит ток»

Конденсатор часто описывают как «деталь, которая хранит электричество». Это не неверно, но неточно, и из этой неточности рождаются заблуждения. Конденсатор не хранит ток. Ток — это движение зарядов, его нельзя «положить в коробочку» и оставить там. Конденсатор хранит заряд, то есть избыток электронов на одной обкладке и недостаток на другой. Разница существенная, и понимание её снимает половину вопросов новичка.

Второе заблуждение звучит так: «Конденсатор — это как маленькая батарейка». Тоже неточно. Батарейка отдаёт энергию за счёт химической реакции и держит напряжение часами и годами. Конденсатор отдаёт заряд за миллисекунды или микросекунды. Его задача — не питать устройство, а сглаживать, фильтровать, разделять, накапливать на короткое время.

Разберёмся честно, что это за деталь и почему без неё не работает почти ни одна схема.

Что такое ёмкость на пальцах

Конденсатор — это две проводящие пластины, разделённые изолятором. Пластины называются обкладками, изолятор — диэлектриком. Обкладки не соединены между собой: между ними изолятор, который ток не пропускает.

Если подать на конденсатор напряжение, на одной обкладке соберутся электроны, а с другой они уйдут. Чем больше напряжение и чем больше площадь обкладок и чем ближе они друг к другу, тем больше заряда накопится. Отношение накопленного заряда к напряжению называется ёмкостью и обозначается буквой C.

Единица измерения ёмкости — фарад. Один фарад — это очень много. В бытовой электронике фарады не встречаются: там работают с микрофарадами (миллионная доля фарада), нанофарадами (миллиардная) и пикофарадами (триллионная). Обозначения такие: мкФ, нФ, пФ. Иногда встречается устаревшее обозначение мкф, оно равно современному мкФ.

Типичные значения в схемах:

Пикофарады (пФ):
  конденсаторы в высокочастотных цепях,
  фильтры, генераторы, антенны.
  Диапазон: от 1 пФ до 1000 пФ.

Нанофарады (нФ):
  разделительные и блокировочные конденсаторы
  в звуковых и цифровых цепях.
  Диапазон: от 1 нФ до 1000 нФ.

Микрофарады (мкФ):
  сглаживающие конденсаторы в блоках питания,
  разделительные в звуковых трактах.
  Диапазон: от 0.1 мкФ до 1000 мкФ и выше.

Миллифарады и фарады (мФ и Ф):
  накопители энергии, суперконденсаторы,
  резервное питание часов и памяти.
  В обычных схемах не встречаются.

Запомнить перевод просто: 1 мкФ = 1000 нФ = 1 000 000 пФ. В даташитах и на схемах встречаются все три обозначения, и путаница между ними — классическая ошибка новичка.

Главное свойство: постоянный ток не идёт, переменный идёт

Это самое важное про конденсатор, и это то, что отличает его от резистора. Постоянный ток через конденсатор не течёт. Совсем не течёт, если не считать микроскопический ток утечки через диэлектрик, которым в большинстве случаев пренебрегают. Постоянный ток — это движение зарядов в одном направлении. Заряды упираются в изолятор между обкладками и остановиться. Конденсатор заряжается до приложенного напряжения и на этом останавливается.

Переменный ток через конденсатор течёт. Потому что переменный ток меняет направление: то в одну сторону, то в другую. Заряды успевают накопиться на обкладках в одну сторону, потом развернуться и уйти в другую сторону. Через изолятор они не проходят, но во внешней цепи переменный ток течёт туда-сюда. С точки зрения схемы это выглядит так, будто конденсатор пропускает переменный ток.

Отсюда два главных применения конденсатора.

Разделительный конденсатор. Стоит последовательно в цепи сигнала. Постоянная составляющая не проходит, переменная проходит. Так, например, звуковой сигнал с выхода одного каскада передаётся на вход следующего, но постоянное напряжение смещения между каскадами не перетекает.

Блокировочный или фильтрующий конденсатор. Стоит параллельно цепи питания. Постоянное напряжение на нём остаётся, а высокочастотные помехи, которые пытаются пройти по питанию, уходят на землю через конденсатор. Питание становится чистым.

Чем выше частота, тем лучше конденсатор пропускает переменный ток. У этого есть количественная мера — реактивное сопротивление, которое обратно пропорционально частоте и ёмкости. Проще говоря, на низких частотах даже большой конденсатор представляет заметное сопротивление, а на высоких частотах даже маленький конденсатор представляет почти проводник.

Именно поэтому в блоках питания ставят большие электролитические конденсаторы на выходе — они сглаживают низкочастотные пульсации. И рядом с ними ставят маленькие керамические — они гасят высокочастотные помехи, которые электролитический конденсатор уже не успевает гасить.

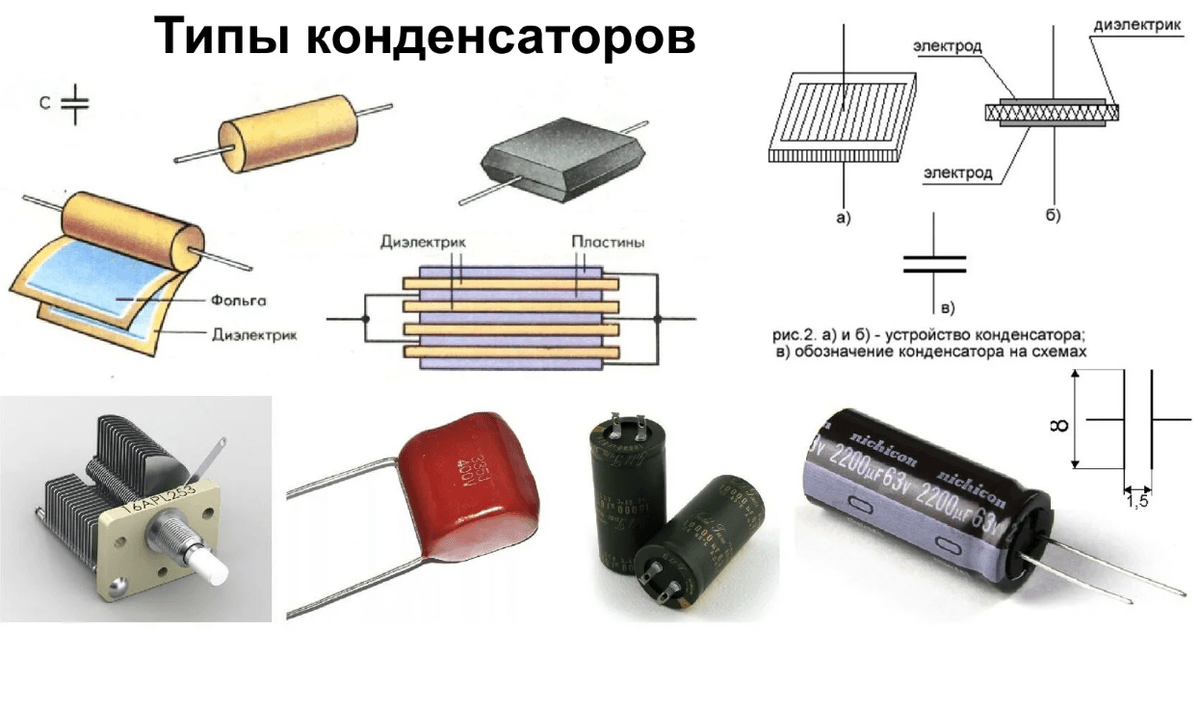

Основные типы конденсаторов

Конденсаторов существует много типов, но для начинающего достаточно знать четыре.

Керамические. Самые распространённые и дешёвые. Небольшая ёмкость, обычно от пикофарад до единиц микрофарад. Неполярные, то есть можно ставить в любую сторону. Отлично работают на высоких частотах, потому что имеют малую паразитную индуктивность. Применяются для блокировки, фильтрации, в высокочастотных цепях. Типичные представители: дисковые и многослойные керамические конденсаторы.

Электролитические. Большая ёмкость, обычно от 1 мкФ до десятков тысяч мкФ. Полярные: у них есть плюс и минус, и путать их нельзя. Внутри — оксидная плёнка на алюминиевой фольге, погружённой в электролит. Работают на низких частотах, применяются для сглаживания питания. Имеют ограниченный срок службы, особенно при высокой температуре. Типичный представитель — цилиндрический конденсатор с полосой на корпусе, отмечающей минус.

Плёночные. Средняя ёмкость, обычно от нанофарад до единиц микрофарад. Неполярные. Стабильные, точные, работают в широком диапазоне частот. Дороже керамических, но лучше в аналоговых цепях, где важна точность. Типичные представители: лавсановые, полипропиленовые.

Танталовые. Большая ёмкость в маленьком корпусе. Полярные. Дороже электролитических, но более стабильные и долговечные. Боятся перенапряжения: если подать на танталовый конденсатор больше его номинального напряжения, он может выйти из строя с коротким замыканием. Типичный представитель — небольшие каплевидные конденсаторы жёлтого или оранжевого цвета.

Сравнительная таблица в виде текста:

Керамический:
  ёмкость: пикофарады — единицы мкФ
  полярность: нет
  частоты: отлично на ВЧ
  применение: блокировка, фильтр, ВЧ-цепи
  цена: копейки

Электролитический:
  ёмкость: единицы мкФ — десятки тысяч мкФ
  полярность: есть, плюс и минус
  частоты: плохо на ВЧ, хорошо на НЧ
  применение: сглаживание питания
  цена: недорого

Плёночный:
  ёмкость: нанофарады — единицы мкФ
  полярность: нет
  частоты: хорош во всём диапазоне
  применение: аналоговые цепи, фильтры
  цена: дороже керамики

Танталовый:
  ёмкость: единицы — сотни мкФ
  полярность: есть
  частоты: хорошо в широком диапазоне
  применение: компактные сглаживающие цепи
  цена: дорого, боится перенапряжения

Полярность: где нельзя путать

Керамические и плёночные конденсаторы неполярные: их можно ставить в любую сторону, и они будут работать одинаково. Электролитические и танталовые — полярные: у них есть плюс и минус, и перепутать их нельзя.

Если электролитический конденсатор включить правильно — плюс к плюсу, минус к минусу, — он работает как надо. Если перепутать — внутри начнётся электролиз, диэлектрик разрушится, ток резко возрастёт, конденсатор нагреется, из него потечёт электролит. В лучшем случае он выйдет из строя с шипением и запахом. В худшем — взорвётся, разбрызгав едкую жидкость. Именно поэтому электролитические конденсаторы всегда проверяют на полярность дважды, прежде чем подать питание.

Как определить полярность: на корпусе электролитического конденсатора есть светлая полоса с минусами. Эта полоса отмечает минус. Если полосы нет — длинный вывод плюс, короткий минус. У танталовых конденсаторов обычно плюс отмечен полосой или знаком плюс, а минус — тёмная сторона корпуса. Правило обратное электролитическим, и это классическая ловушка.

На печатной плате полярный конденсатор обозначается кружком с двумя выводами, у одного из которых стоит знак плюс. Иногда плюсовой вывод отмечен квадратной площадкой, а минусовой — круглой. Всегда проверяйте по схеме, а не по интуиции.

Второй важный параметр: напряжение

У каждого конденсатора, помимо ёмкости, есть максимальное рабочее напряжение. Если подать на него больше, изоляция между обкладками пробьётся, и конденсатор превратится в проводник или в короткое замыкание. У электролитических при перенапряжении возможен взрыв.

Правило простое: рабочее напряжение конденсатора должно быть выше максимального напряжения в цепи. Причём с запасом. Для цепи на 5 вольт подойдёт конденсатор на 10 или 16 вольт, но не на 6.3 вольта, где запас минимален. Для цепи на 12 вольт нужен конденсатор минимум на 16 вольт, а лучше на 25. Для цепи на 24 вольта — минимум на 35, а лучше на 50.

Запас нужен, потому что в реальной схеме напряжение не всегда идеально стабильно. Могут быть выбросы при включении, помехи, переходные процессы. Конденсатор, работающий у самой границы, выйдет из строя быстрее.

Отдельно про танталовые: у них рекомендуют запас не менее двух раз по напряжению. Танталовый конденсатор на 16 вольт в цепи на 12 вольт — уже на пределе. Лучше взять на 25 вольт.

Где конденсаторы ставятся в схеме

Теория без практики не запоминается. Вот четыре типовых места, где конденсатор появляется почти всегда.

Блокировочный конденсатор по питанию

Самый частый случай. Микроконтроллеры, цифровые микросхемы, операционные усилители потребляют ток импульсами: в момент переключения логического элемента ток резко возрастает, потом падает. Из-за индуктивности дорожек и проводов питания эти импульсы вызывают просадки напряжения и помехи. Соседние микросхемы начинают работать неправильно, появляются ложные срабатывания, «глюки».

Решение: рядом с каждым потребителем ставится керамический конденсатор на 100 нанофарад, между плюсом питания и землёй. Он работает как маленький резервуар заряда: в момент импульса потребления отдаёт заряд, а в паузе подзаряжается от источника. Просадки сглаживаются, помехи уходят на землю.

Про это правило стоит запомнить раз и навсегда: 100 нанофарад рядом с каждым цифровым потребителем. Если их нет — схема работает нестабильно, и вы будете искать причину в программе, вместо того чтобы посмотреть на питание.

Сглаживающий конденсатор в блоке питания

Второй типовой случай. После выпрямителя переменный ток превращается в пульсирующий постоянный: напряжение меняется от нуля до пика и обратно сто раз в секунду (или сто двадцать раз, если речь о частоте сети 60 герц). Это питание для электроники не подходит: микросхемы будут работать рывками.

Решение: после выпрямителя ставится большой электролитический конденсатор между плюсом и землёй. Он накапливает заряд на пиках напряжения и отдаёт его в промежутках между пиками. Пульсации сглаживаются, напряжение становится почти постоянным. Чем больше ёмкость и чем меньше ток потребления, тем меньше остаточные пульсации.

Типичное значение для блока питания на 5 вольт с током 1 ампер — от 1000 до 4700 микрофарад. Точное значение зависит от допустимого уровня пульсаций и считается по формуле, но для любительских задач можно ориентироваться на «чем больше, тем лучше» в разумных пределах.

Разделительный конденсатор в сигнальной цепи

Третий случай. В звуковых и аналоговых трактах между каскадами часто стоит конденсатор последовательно. Он пропускает переменную составляющую сигнала и блокирует постоянную составляющую, которая могла бы нарушить режим следующего каскада.

Типичные значения — от 0.1 до 10 микрофарад, в зависимости от диапазона частот. Чем ниже частота, которую надо пропустить, тем больше должна быть ёмкость. Для звукового диапазона 1–10 микрофарад обычно достаточно.

Тайминговый конденсатор в генераторах

Четвёртый случай. Совместно с резистором конденсатор задаёт время в RC-цепях. Это основа для генераторов, таймеров, задержек, фильтров. Конденсатор заряжается через резистор, и время заряда зависит от произведения R на C. Отсюда и название RC-цепь.

Так работают, например, простые таймеры на микросхеме 555, генераторы прямоугольных импульсов, схемы плавного включения и выключения света.

Типовые ошибки новичков

Путаница в единицах. Купить конденсатор на 100 нанофарад, думая, что берёте 100 микрофарад, — это разница в тысячу раз. Схема работать не будет, и вы будете долго искать причину. Всегда проверяйте, в каких единицах указано значение.

Перепутана полярность электролитического. Смотрите на полосу с минусами. Смотрите на длину выводов. Проверяйте по плате. Три раза, прежде чем подать питание.

Рабочее напряжение меньше напряжения в цепи. Конденсатор на 6.3 вольта в цепи на 12 вольт выйдет из строя. Всегда с запасом в полтора-два раза.

Один большой электролит вместо нескольких маленьких. Крупный конденсатор хуже работает на высоких частотах, чем маленький. Поэтому рядом с электролитическим всегда ставят керамический. Вместе они закрывают весь диапазон частот.

Забыт блокировочный конденсатор у микросхемы. Схема работает на столе, но стоит перенести её в корпус — начинаются глюки. Причина почти всегда в отсутствии конденсатора по питанию рядом с микросхемой.

Конденсатор слишком близко к нагреву. Электролитические конденсаторы высыхают при нагреве. Срок службы уменьшается вдвое на каждые десять градусов выше рабочей температуры. Не ставьте их рядом с нагревающимися элементами, если можно поставить дальше.

Проверка конденсатора мультиметром без режима ёмкости. Обычный мультиметр в режиме сопротивления покажет, что конденсатор «звонится» только в первый момент: стрелка отклонится и вернётся. Это нормальное поведение исправного конденсатора, а не признак неисправности. Для точной проверки нужен режим измерения ёмкости.

Чек-лист перед сборкой схемы с конденсаторами

Определили ёмкость, которая нужна в конкретном месте схемы. Не «чем больше, тем лучше», а по назначению: блокировочный — 100 нанофарад, сглаживающий — сотни и тысячи микрофарад, разделительный — единицы микрофарад.
Выбрали тип: керамический для высоких частот и блокировки, электролитический для сглаживания, плёночный для точных аналоговых цепей.
Для полярных конденсаторов определили плюс и минус по маркировке и проверили по схеме дважды.
Рабочее напряжение конденсатора выбрали минимум в полтора раза выше максимального напряжения в цепи.
Рядом с каждым цифровым потребителем поставили керамический конденсатор 100 нанофарад между плюсом питания и землёй.
В блоке питания поставили электролитический конденсатор после выпрямителя, а параллельно ему — керамический для высоких частот.
Для разделительных конденсаторов в звуковых цепях проверили, что ёмкость достаточна для нижней частоты диапазона.
Убедились, что конденсаторы не стоят рядом с нагревающимися элементами. Особенно электролитические.
Проверили единицы измерения: пикофарады, нанофарады, микрофарады. Не путайте.
Если конденсатор не работает в схеме, первым делом проверьте полярность и рабочее напряжение.

Итог

Конденсатор — это две проводящие пластины, разделённые изолятором. Он накапливает заряд, не пропускает постоянный ток и пропускает переменный. Ёмкость измеряется в фарадах, микрофарадах, нанофарадах и пикофарадах. Рабочее напряжение должно быть выше напряжения в цепи с запасом.

Четыре типовых типа — керамический, электролитический, плёночный и танталовый — решают разные задачи. Керамический работает на высоких частотах и годится для блокировки, электролитический даёт большую ёмкость для сглаживания, плёночный точен в аналоговых цепях, танталовый компактен, но требует запаса по напряжению.

Главные правила: не путать единицы, не путать полярность электролитических и танталовых, не превышать рабочее напряжение, ставить 100 нанофарад рядом с каждым цифровым потребителем. Если эти правила соблюдены, конденсаторы делают схему стабильной. Если нет — схема работает «как-то не так», и причину найти сложнее, чем просто поставить нужный конденсатор в нужное место.

Эта статья завершает небольшой цикл про базовые компоненты: Диоды для начинающих, Транзисторы для начинающих и эта статья про конденсаторы вместе дают минимальный набор, без которого не обходится ни одна схема. Чтение документации и первоисточников разбиралось в Как читать даташит, практические проекты с конденсаторами в качестве сглаживающих и блокировочных элементов — в Умном доме на Arduino и Автополиве растений на ESP32, вопросы питания, где конденсаторы критичны, — в Питании ESP32 и ESP32-S3, а маркировка пассивных компонентов — в Маркировке SMD-резисторов.

Официальные ориентиры по всем типам конденсаторов, упомянутым в статье, — в документации производителей: Murata, TDK, Kemet, Vishay, Nichicon. Там же точные параметры: тангенс угла потерь, эквивалентное последовательное сопротивление, температурные коэффициенты, срок службы, которые я намеренно не воспроизводил по памяти.
